Actionneur pneumatique et électrique ainsi que des accessoires pneumatiques...
Français
 |
| Quantité: | |
|---|---|
caractéristiques du produit
1. Corps : Le matériau du corps est un alliage d'aluminium dur, traité par oxydation anodique dure et recouvert de poudre de polyester, de sorte qu'il présente une grande résistance à la corrosion et que la classe de protection est LP67 ;
2. Moteur : Le moteur de type cage entièrement fermé est de petite taille et d'inertie, avec un couple élevé.La classe d'isolation est de qualité F, ce qui peut empêcher la surchauffe du moteur ;
3. Structure manuelle : la petite poignée est fiable et économe en énergie.Il peut être utilisé pour un fonctionnement manuel lorsque l'électricité est coupée ;En fonctionnement automatique, il peut être fixé à l'intérieur du clip pour une utilisation facile ;
4. Indicateur : L'indicateur est assemblé sur l'axe central, la position de la vanne peut être observée ;La conception du miroir extérieur facilite l'observation de la position et empêche l'accumulation de gouttes d'eau ;
5. Boîtier : performances d'étanchéité élevées, classe de protection standard est LP67 ;
6. Fins de course : Fins de course mécaniques et électroniques.La vis d'arrêt mécanique peut être réglable ;Les fins de course électroniques peuvent être contrôlés par came.La position peut être réglée facilement et avec précision en ajustant simplement la came sans aucune influence de la poignée ;
7. Autoverrouillage : la structure précise du turbo-ver peut produire un couple important avec un rendement élevé et un faible bruit (Max.50declbel).
La durée de vie est assez longue ;Sa fonction de verrouillage automatique peut arrêter la rotation inverse.La pièce d'entraînement est stable et fiable sans lubrification supplémentaire ;.
8. Boulon captif : les boulons ne tomberont pas lorsque le couvercle est démonté ;
9. Application : La connexion inférieure est conforme à la norme ISO5211/DIN3337.Le trou carré en étoile est facile pour les applications linéaires ou à rotation de 45° avec tige de valve carrée ;Des assemblages verticaux et horizontaux sont disponibles ;
10. Schéma : Le schéma de commande est conforme à la norme de câblage monophasé ou triphasé, un schéma de câblage raisonnable et une borne de connexion peuvent répondre aux exigences d'autres fonctions optionnelles.

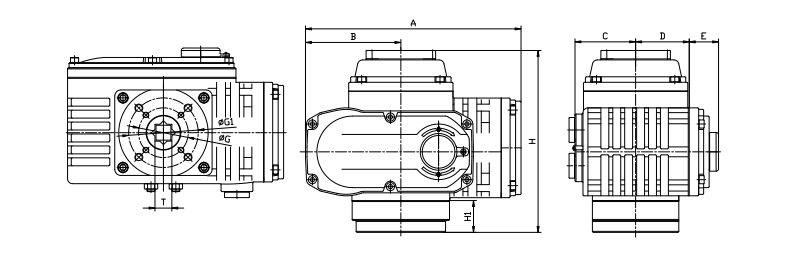

Dimension
Modèle | A | B | C | D | E | G | G1 | H | H1 | T |
QTE05 | 170 | 83 | 53 | 46 | 21 | 36/50 | 70 | 150 | 30 | 14 |
QTE10/20 | 217 | 96 | 61 | 53 | 25 | 50 | 70 | 182 | 32 | 17 |
QTE40/60 | 266 | 122 | 74 | 64 | 32 | 70 | 102 | 213 | 48 | 22 |
caractéristiques du produit
1. Corps : Le matériau du corps est un alliage d'aluminium dur, traité par oxydation anodique dure et recouvert de poudre de polyester, de sorte qu'il présente une grande résistance à la corrosion et que la classe de protection est LP67 ;
2. Moteur : Le moteur de type cage entièrement fermé est de petite taille et d'inertie, avec un couple élevé.La classe d'isolation est de qualité F, ce qui peut empêcher la surchauffe du moteur ;
3. Structure manuelle : la petite poignée est fiable et économe en énergie.Il peut être utilisé pour un fonctionnement manuel lorsque l'électricité est coupée ;En fonctionnement automatique, il peut être fixé à l'intérieur du clip pour une utilisation facile ;
4. Indicateur : L'indicateur est assemblé sur l'axe central, la position de la vanne peut être observée ;La conception du miroir extérieur facilite l'observation de la position et empêche l'accumulation de gouttes d'eau ;
5. Boîtier : performances d'étanchéité élevées, classe de protection standard est LP67 ;
6. Fins de course : Fins de course mécaniques et électroniques.La vis d'arrêt mécanique peut être réglable ;Les fins de course électroniques peuvent être contrôlés par came.La position peut être réglée facilement et avec précision en ajustant simplement la came sans aucune influence de la poignée ;
7. Autoverrouillage : la structure précise du turbo-ver peut produire un couple important avec un rendement élevé et un faible bruit (Max.50declbel).
La durée de vie est assez longue ;Sa fonction de verrouillage automatique peut arrêter la rotation inverse.La pièce d'entraînement est stable et fiable sans lubrification supplémentaire ;.
8. Boulon captif : les boulons ne tomberont pas lorsque le couvercle est démonté ;
9. Application : La connexion inférieure est conforme à la norme ISO5211/DIN3337.Le trou carré en étoile est facile pour les applications linéaires ou à rotation de 45° avec tige de valve carrée ;Des assemblages verticaux et horizontaux sont disponibles ;
10. Schéma : Le schéma de commande est conforme à la norme de câblage monophasé ou triphasé, un schéma de câblage raisonnable et une borne de connexion peuvent répondre aux exigences d'autres fonctions optionnelles.
Dimension
Modèle | A | B | C | D | E | G | G1 | H | H1 | T |
QTE05 | 170 | 83 | 53 | 46 | 21 | 36/50 | 70 | 150 | 30 | 14 |
QTE10/20 | 217 | 96 | 61 | 53 | 25 | 50 | 70 | 182 | 32 | 17 |
QTE40/60 | 266 | 122 | 74 | 64 | 32 | 70 | 102 | 213 | 48 | 22 |
