Paramètre technique et spécifications
Modèle | Couple (Nm) | Temps de mouvement | Arbre d'entraînement (mm) | Actuel | Puissance (W) | Puissance (W) | Bride | |||
220 VCA/24 VCC | Carré | Profond | 220 VCA | 24 V CC | 110 VCA | 220 VCA/24 VCC/110 VCA | 380 VCA | |||
QTC03 | 30 | 10 | 11*11 | 15.5 | 0.24 | 2.5 | 0.5 | 6 |
| F03/F05 |
QTC05 | 50 | 30/15 | 14*14 | 18 | 0.24 | 2.2 | 0.5 | 10 | 0.15 | F05/F07 |
QTC08 | 80 | 30/15 | 14*14 | 18 | 0.25 | 3 | 0.6 | 12 | 0.17 | F05/F07 |
QTC10 | 100 | 30/15 | 17*17 | 22.5 | 0.33 | 6 | 0.66 | 20 | 0.22 | F05/F07 |
QTC15 | 150 | 30/15 | 17*17 | 22.5 | 0.35 | 7 | 0.7 | 25 | 0.24 | F05/F07 |
QTC20/25 | 200/250 | 30/15 | 22*22 | 26 | 0.48 | 10 | 0.96 | 40 | 0.28 | F07/F10 |
QTC40 | 400 | 30/15 | 22*22 | 26 | 0.52 | 10 | 1.4 | 45 | 0.3 | F07/F10 |
QTC60 | 600 | 30/15 | 22*22 | 32.5 | 0.9 | 12 | 1.8 | 90 | 0.5 | F07/F10 |
QTC80 | 800 | 40/20 | 27*27 | 32.5 | 1 | 16 | 2 | 120 | 0.5 | F10/F12 |
QTC100 | 1000 | 40/20 | 27*27 | 32.5 | 1.2 | 16 | 2.4 | 125 | 0.6 | F10/F12 |
QTC200 | 2000 | 44/22 | 27*27 | 32.5 | 1.5 | 20 | 3 | 160 | 0.75 | F10/F12 |
caractéristiques du produit
Ce type d'actionneur électrique est conçu pour les applications quart de tour,
1. Corps : le matériau du corps est un alliage d'aluminium dur, avec une oxydation anodique dure et un revêtement en poudre de polyester, de sorte qu'il présente une grande résistance à la corrosion et que la classe de protection est IP67.
2. Moteur : le moteur de type cage entièrement fermé est de petite taille et d'inertie, avec un couple élevé.La classe d'isolation est de qualité F, ce qui peut empêcher la surchauffe du moteur ;
3. Commande manuelle : la petite poignée est fiable et économe en énergie.Il peut être utilisé pour un fonctionnement manuel lorsque l'électricité est coupée ;En fonctionnement automatique, il peut être fixé à l'intérieur du clip pour une utilisation facile ;
4. Indicateur : l'indicateur est assemblé sur l'axe central, la position de la vanne peut être observée ;La conception du miroir extérieur facilite l'observation de la position et empêche l'accumulation de gouttes d'eau ;
5. Boîtier : haute performance d'étanchéité, classe de protection standard IP67 ;
6. Interrupteurs de fin de course : interrupteurs de fin de course mécaniques et électroniques. L'arrêt mécanique Iscrew peut être réglable ;Les interrupteurs de fin de course électroniques peuvent être contrôlés par came. La position peut être réglée facilement et avec précision en ajustant simplement la came sans aucune influence par la poignée ;
7. Autoverrouillage : la structure précise du turbo-worm peut produire un couple important avec un rendement élevé et peu de bruit (max. 50 décibels).La durée de vie est assez longue.Sa fonction de verrouillage automatique peut arrêter la rotation inverse.La pièce d'entraînement est stable et fiable sans lubrification supplémentaire ;
8. Boulon captif : les boulons ne tomberont pas lorsque le couvercle est démonté ;
9. Application : la connexion inférieure est conforme à la norme ISO5211/DIN3337.Le trou carré en étoile est facile pour les applications linéaires ou à rotation de 45° avec tige de valve carrée ;Des assemblages verticaux et horizontaux sont disponibles ;
10. Schéma : le schéma de commande est conforme à la norme de câblage monophasé ou triphasé, un schéma de câblage raisonnable et une borne de connexion peuvent répondre aux exigences d'autres fonctions optionnelles
Dimension

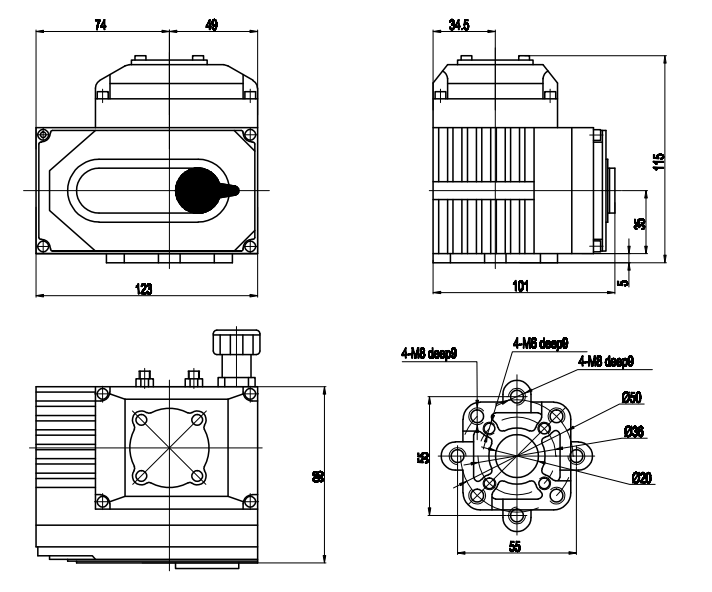

QTC03

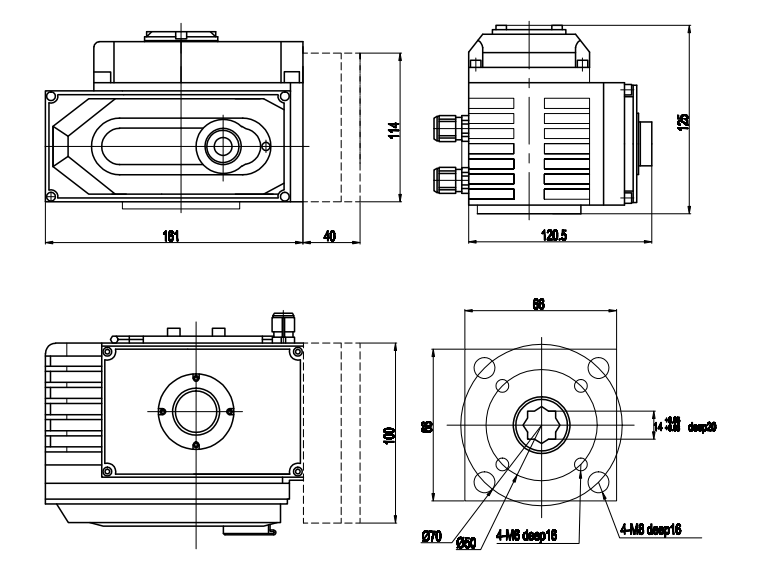

QTC05/08

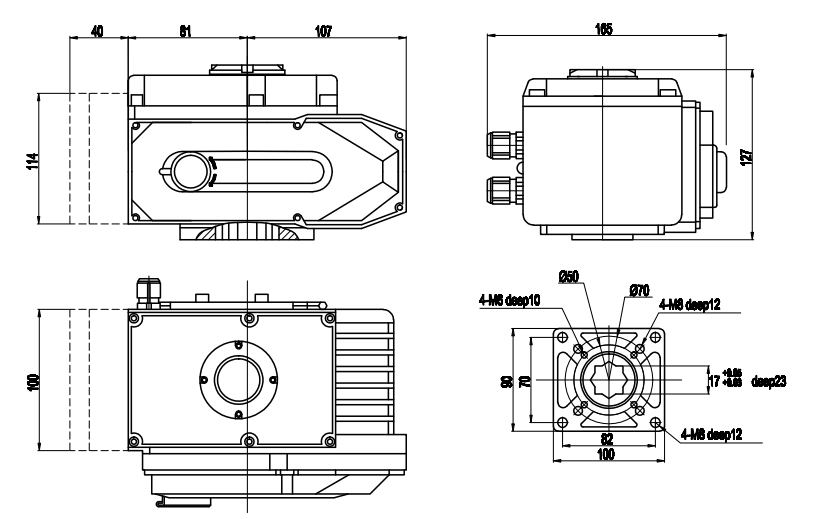

QTC10/15

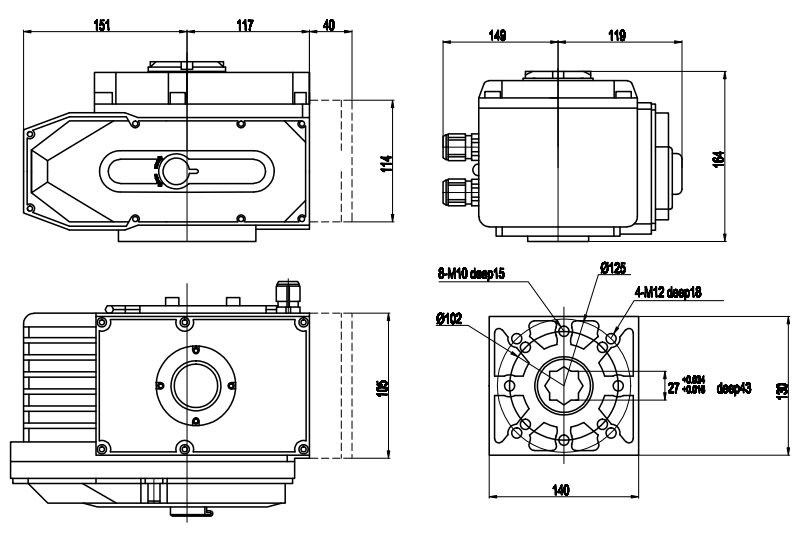

QTC20/40/60

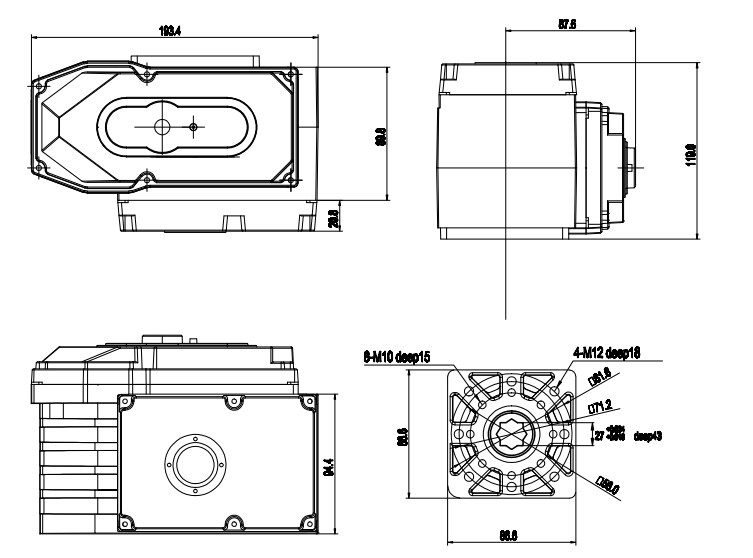

QTC100/200
