Caractéristiques
Conception | Symétrique Crémaillère |
Contrôle actionneur de pression | Pneumatique jusqu'à 12 bars |Hydraulique jusqu'à 210 bars |Gaz naturel jusqu'à 200 bar |
Couple | En haut à 8 500 Nm à 5 bars d'alimentation en air |
Température gamme | -20°C à + 100°C |-40°C à + 100°C |-60°C à +80°C |
enrobage | Époxy enrobage |
Cylindre | Cylindre avec surfaces de roulement nickelées contre la corrosion offrant une longue durée de vie durée de vie des joints |
Versions | Célibataire- ou double effet |
Fin arrêt | Adjustable butées sans fuite +/- 5° |
Disponible choix | Manuel activation d'urgence |Temps de fonctionnement <0,5 secondes |Version gaz acide |
Attestation | ATEX 94/9/EG, PED 2014/68/EU, approbation TR-TS, SIL 3 selon.CEI 61508,Machine directives 2006/42/CE |
Actionneur hydraulique | 50~250 barres |

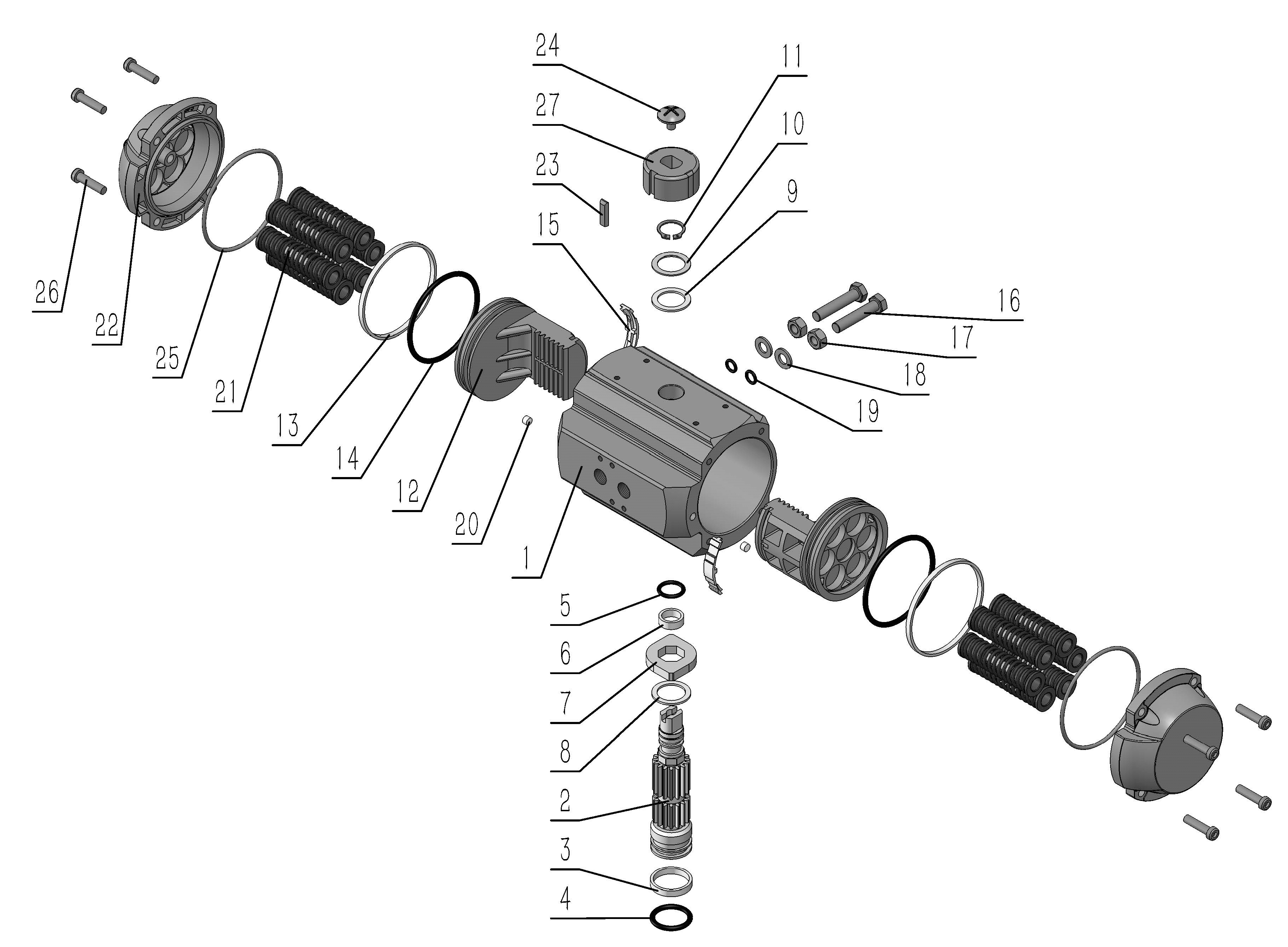

Nomenclature
NON. | Description de la pièce | Qté. | Matériau standard | Remarques |
1 | Corps | 1 | Alliage d'aluminium | Anodisé |
2 | Arbre | 1 | Acier allié | Plaqué nickel |
3 | Palier | 1 | POM |
|
4 | Joint torique | 1 | NBR |
|
5 | Joint torique | 1 | NBR |
|
6 | Palier | 1 | POM |
|
7 | Entretoise | 1 | Acier allié |
|
8 | Palier d'arbre | 1 | POM |
|
9 | Palier d'arbre | 1 | POM |
|
10 | Rondelle d'arbre | 1 | Acier inoxydable |
|
11 | Pince à ressort | 1 | Acier inoxydable |
|
12 | Piston | 2 | Acier allié | Dur anodisé |
13 | Bague de guidage | 2 | POM |
|
14 | Joint torique | 2 | NBR |
|
15 | Segment de piston | 2 | POM |
|
16 | Vis de réglage | 2 | Acier inoxydable |
|
17 | Écrou de réglage | 2 | Acier inoxydable |
|
18 | Machine à laver | 2 | Acier inoxydable |
|
19 | Joint torique | 2 | NBR |
|
20 | Prise | 2 | NBR |
|
21 | Printemps | 4-12 | Ressort en acier | Revêtement au phosphate de zinc |
22 | Embout | 2 | Acier allié | Revêtement époxy |
23 | Vis de réglage | 2 | Acier inoxydable |
|
24 | Écrou de réglage | 2 | Acier inoxydable |
|
25 | Joint torique | 2 | NBR |
|
26 | Boulons | 8 | Acier inoxydable |
|
27 | Indicateur | 1 | Plastique |
|
28 | Noix | 1 | Plastique |
|
Caractéristique du produit
1. Corps : aluminium avec oxydation dure d'anodix
2. Arbre : Acier au carbone avec ENP (SS en option)
3. Tige de réglage : carton en acier avec ENP (SS en option)
4. Piston : aluminium avec oxydation dure Anodix
5. Joint torique : NBR de la marque Hansen
6. Ressort : 55CrSi avec traitement au phosphate de zinc
7. Embout : aluminium avec revêtement époxy
8. Corps : traitement d'oxydation anodique dure 40u ;
9. Revêtement d'arbre : Haute précision, traitement 20u ENP ;
10. Différents angles de rotation peuvent être personnalisés ;
11. Au moins 1 million de cycles de vie ;
