Caractéristiques
Rotation | Standard réglable 90°±5% |
Corps | Alliage d'aluminium extrudé anodisé dur |
Cycle de vie | 1 000 000 cycles |
Printemps | 65Mn |
Indicateur | Ouvrir/Fermer le disque |
Arrêts de voyage | Externe réglable±5 % en position ouverte/fermée |
Piston | Double piston en aluminium moulé sous pression |
Arbre de piston | L'acier allié nickelé réduit la friction |
Guides de pistons | Joints de piston autolubrifiants (polypropylène + GF) Nitrile** |
Embouts | Poudre Revêtement Aluminium moulé sous pression |
Bas Connexion | Carré étoile ISO5211 |

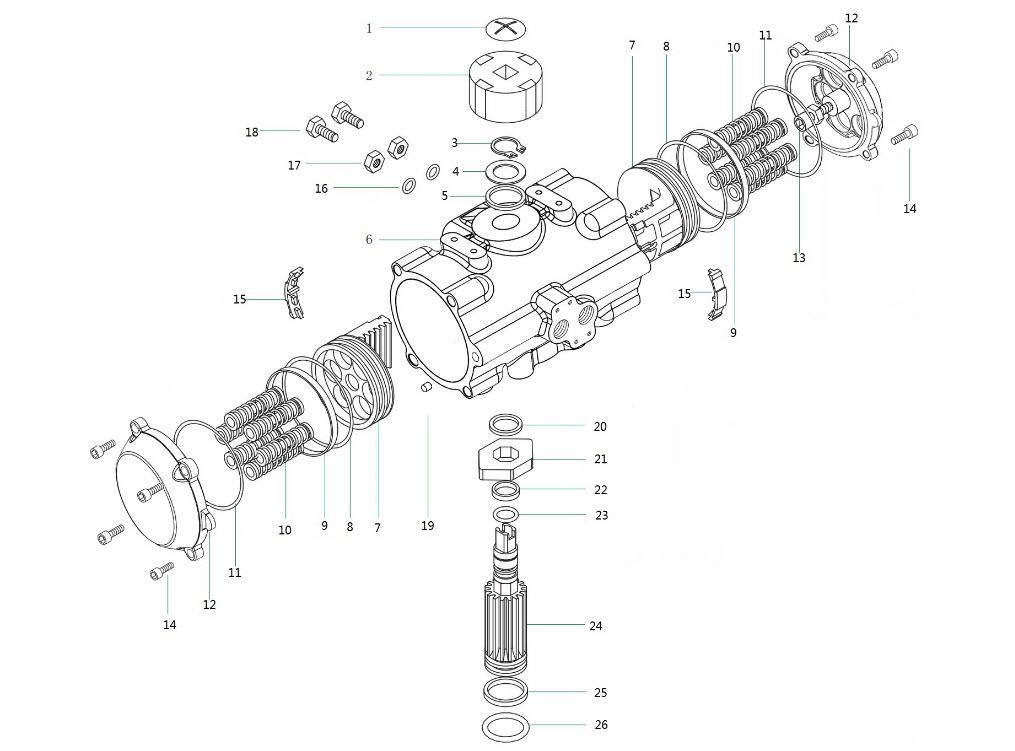

Dessin avec nomenclature et pièces de rechange recommandées
NON. | Partie Description | Qté. | Standard Matériel |
1 | Vis de l'indicateur | 1 | Plastique |
2 | Indicateur | 1 | Plastique |
3 | Anneau élastique | 1 | Acier inoxydable |
4 | Machine à laver | 1 | Acier inoxydable |
5 | Rondelle d'arbre | 1 | Plastique |
6 | Corps | 1 | Acier inoxydable |
7 | Piston | 2 | Acier inoxydable |
8 | Joint torique de piston | 2 | Viton/NBR |
9 | Roulement de piston | 2 | Plastique |
10 | Printemps | 0-12 | 65Mn |
11 | Joint torique de capuchon d'extrémité | 2 | Viton/NBR |
12 | Embout | 2 | SS |
13 | Vis de limite | 2 | SS |
14 | Vis d'embout | 8 | SS |
15 | Guide-pistons | 2 | Nylon 66 |
16 | Ajuster le joint torique de la vis | 2 | NBR |
17 | Ajuster l'écrou | 2 | SS |
18 | Vis de réglage | 2 | SS |
19 | Brancher | 2 | NBR |
20 | Rondelle d'arbre | 1 | Plastique |
21 | Came | 1 | SS |
22 | Palier | 1 | Plastique |
23 | Top O Anneau | 1 | Viton/NBR |
24 | Arbre | 1 | SS |
25 | Roulement inférieur | 1 | Plastique |
26 | Joint torique inférieur | 1 | Viton/NBR |
