Caractéristiques
Conception | Symétrique ou levier Scotch Yoke asymétrique |
Contrôle actionneur de pression | Pneumatique jusqu'à 12 bars |Hydraulique jusqu'à 210 bars |Gaz naturel jusqu'à 200 bar |
Couple | En haut à 600.000 Nm |
Température gamme | -20°C à + 100°C |-40°C à + 100°C |-60°C à +80°C |
Enveloppe | Service construction de boîtier soudée protégée contre la corrosion |
Cylindre | Cylindre avec surfaces de roulement nickelées contre la corrosion offrant une longue durée de vie durée de vie des joints |
Versions | Célibataire- ou double effet |
Fin arrêt | Adjustable butées sans fuite +/- 5° |
Disponible choix | Manuel activation d'urgence |Temps de fonctionnement <0,5 secondes |Version gaz acide |
Attestation | ATEX 94/9/EG, PED 2014/68/EU, approbation TR-TS, SIL 3 selon.CEI 61508,Machine directives 2006/42/CE |
Actionneur hydraulique | 50~250 barres |

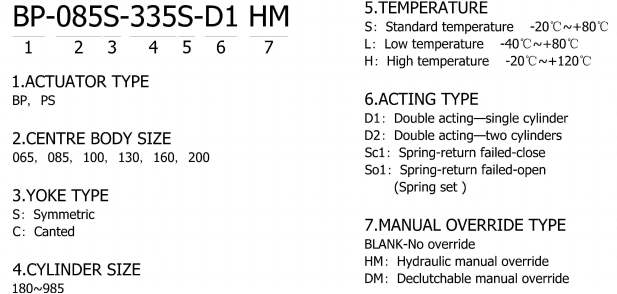

Sélection du modèle
Caractéristique du produit
1. Conception de logement totalement fermée
Le corps central totalement fermé et résistant aux intempéries fabriqué en acier au carbone ou le corps central a été conçu. Un boîtier totalement fermé et résistant aux intempéries fabriqué en acier au carbone ou en matériau de soudage offre une excellente résistance.
2. Bride de montage standard
La bride de montage est conforme à la norme ISO5211, la taille de montage des accessoires est conforme à NAMUR VDI/VDE 3845, ce qui est pratique pour le montage d'accessoires tels qu'un boîtier de fin de course, un positionneur, etc.
3. Résistant à l'usure
La tige de guidage et la tige de piston bénéficient d'un traitement de surface avancé combiné à des roulements autolubrifiants, qui offrent une résistance à l'usure supérieure et prolongent la durée de vie de tous les composants coulissants.
4. Entrée d'eau protégée
Des joints d'étanchéité sont installés dans le joint entre le corps, le capuchon, le cylindre pneumatique, etc., pour empêcher la pénétration d'eau.
5. Résistant à la corrosion
Actionneurs pneumatiques de la série BP recouverts de plus de 3 couches de revêtement protecteur, qui peuvent répondre aux exigences de l'environnement pétrochimique et côtier.
6.Auto-lubrifiant
L'actionneur pneumatique de la série BP a été conçu pour être entièrement autolubrifiant, ce qui garantit une résistance à l'usure maximale et une longue durée de vie.Pas besoin de lubrification.
7. Conception de construction modulaire
L'actionneur pneumatique de la série BP a une conception de construction modulaire efficace et interchangeable, comprenant un corps central, un vérin pneumatique, une cartouche à ressort, un vérin hydraulique, une commande modulaire, etc.La construction modulaire et le stockage des composants par VALCO facilitent des délais de livraison rapides.
8. Module à ressort sécurisé
Pour assurer la sécurité du personnel lors de l'installation et de la maintenance, le module de cartouche à ressort peut être retiré uniquement des axes du module de vérin pneumatique, ce qui évite les dommages aux personnes qui travaillent et aux dispositifs pneumatiques.
9. Remplacement manuel
Disponible avec commande manuelle débrayable et commande manuelle hydraulique.
10.Entretien minimal
