Application:
Cette commande manuelle est utilisée dans le pétrole, la chimie, la pharmacie, le traitement de l'eau, les centrales électriques, l'énergie nucléaire et d'autres endroits, pour les vannes à boisseau sphérique ouvertes à 90 degrés, les vannes papillon, les vannes à boisseau et autres vannes prenant en charge l'utilisation de l'embrayage manuel de l'entreprise.
They peut également être utilisé selon les exigences du client sur le rapport de vitesse du produit, la température d'utilisation, le niveau de protection, le niveau anti-corrosion.
Ajustez la personnalisation.La société est basée sur les marchés nationaux et internationaux, Clients principalement du Moyen-Orient, d'Europe et du
États-Unis et autres entreprises de vannes étrangères bien connues
Avantages :
1. Il est de petite taille, léger et de conception raisonnable
2. Les produits sont sérialisés et le couple de sortie est adapté aux dispositifs pneumatiques
3. Les trous de connexion de la turbine ont deux rainures de clavette à 90 degrés l'une de l'autre afin que les utilisateurs puissent choisir la position relative de l'appareil
avec la valve selon leurs besoins
4. Levage de l'anneau de traction de limite, rotation de la limite automatique de goupille de limite de dispositif excentrique de 90 degrés, pour réaliser pneumatique,
sinon pour atteindre le manuel
5. Usine de produits, équipée d'une graisse spéciale et d'un ensemble de vannes, le joint global, anti-poussière, étanche à l'eauf protection.
Paramètre technique:
Modèle | Configuration de l'actionneur | ISO05211 Bride standard | Main ouf diamètre | Vitesse rapport | Nm | ||||
Connexion à l'actionneur | Raccordement aux vannes | ||||||||
Double action (DA) | Printemps Retour (SR) | Distance du centre | Trou d'axe | Distance du centre | Trou d'axe | ||||
QS-1 | DA50-85 | SR50-75 | F05/F07 | 14×14 | F05/F07 | 14×14 | 180 | 38:1 | 180 |
QS-2 | DA95-110 | SR85-95 | F07/F10 | 17×17 | F07/F10 | 17×17 | 200 | 37:1 | 320 |
QS-3 | DA125-140 | SR110-125 | F10/F12 | 22×22 | F07/F10/F12 | 22×22 | 280 | 35:1 | 680 |
QS-4 | DA160-190 | SR140-160 | F10/F12/F14 | 27×27 | F10/F12 ou F14 | 27×27 | 300 | 50:1 | 1200 |
QS-5 | DA210-240 | SR190-210 | F14/F16 | 36×36 | F10/F14ouF12/F16 | 36×36 | 400 | 54:1 | 2100 |
QS-6 | DA270-300 | SR240-270 | F 16 | 46×46 | F 16 | 46×46 | 500 | 58:1 | 3000 |
QS-7 | DA350 | SR300 | F 16 | 46×46 | F 16 | 46×46 | 600 | 66:1 | 3800 |
QS-320 | DA400 | SR350-400 | F25 | 55×55 | F25 | 55×55 | 500 | 320:1 | 6600 |

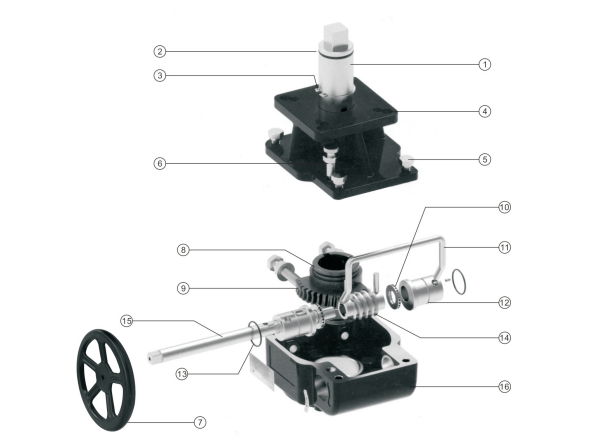

Nomenclature:
NON. | Nom | Matériel | NON. | Nom | Matériel |
1 | Arbre | Acier allié | 9 | Vis sans fin | Fonte ductile |
2 | Bague d'étanchéité | Caoutchouc nitrile | 10 | palier | Acier allié |
3 | Anneau élastique | Acier allié | 11 | Gérer | Acier inoxydable(304) |
4 | Couche supérieure | Alliage d'aluminium | 12 | Manchon excentrique | Acier allié |
5 | Fixation | Acier inoxydable(304) | 13 | Bague d'étanchéité | Caoutchouc nitrile |
6 | Goupille de positionnement | Acier allié | 14 | Ver | Acier allié |
7 | Volant | Acier Carbone | 15 | Tige de transmission | Acier allié |
8 | Bague d'étanchéité | Caoutchouc nitrile | 16 | Corps | Alliage d'aluminium |

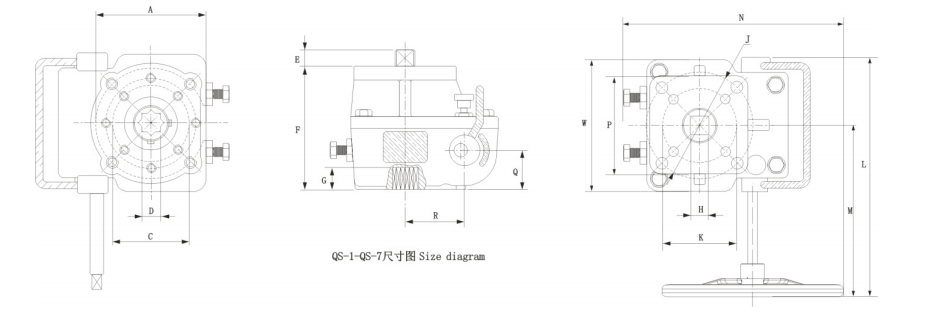

Dessin technique:
Modèle | QS-1 | QS-2 | QS-3 | QS-4 | QS-5 | QS-6 | QS-7 |
A | F07 | F10 | F12 | F12 | F14 | F 16 | F 16 |
C | F05 | F07 | F07/F10 | F10 | F10 | 1 | I |
D | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
E | 15 | 18 | 22 | 28 | 38 | 48 | 48 |
F | 105 | 110 | 130 | 165 | 177 | 192 | 200 |
G | 16 | 19 | 24 | 29 | 40 | 51 | 51 |
H | 14*14 | 17*17 | 22*22 | 27*27 | 36*36 | 46*46 | 46*46 |
N | 192 | 185 | 290 | 339 | 436 | 516 | 600 |
W | 90 | 125 | 140 | 187 | 221 | 252.5 | 286.5 |
J | F07 | F10 | F12 | F14 | F 16 | F 16 | F 16 |
K | F05 | F07 | F10 | F12 | F14 | I | I |
L | 190 | 240 | 272 | 358 | 405 | 447 | 525 |
M | 155 | 180 | 202 | 268 | 295 | 322 | 379 |
P | 70 | 94 | 113 | 129 | 165 | 165 | φ235 |
Q | 33 | 36 | 39 | 56 | 58.5 | 62 | 65 |
R | 44 | 54 | 65 | 82 | 109 | 134 | 148 |
Diamètre extérieur du volant | φ180 | φ200 | φ280 | φ300 | φ400 | φ500 | φ600 |
Poids de référence(kg) | 3 | 4.5 | 7 | 13.7 | 22 | 32 | 56 |
